串联谐振装置-耐压试验选型方案

电力设备在运行中，绝缘会逐渐发生劣化，形成缺陷。耐压试验的目的是考验被试品绝缘承受过电压能力，发现设备绝缘中的严重缺陷，而又不致产生过大的累积损坏效应。试验的条件是要测试电压要高于设备额定电压的几倍不等，串联谐振试验装置恰好能够解决高试验电压这一问题。

串联谐振试验装置工作原理

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振，电流将达到最大值，电路发生串联谐

振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

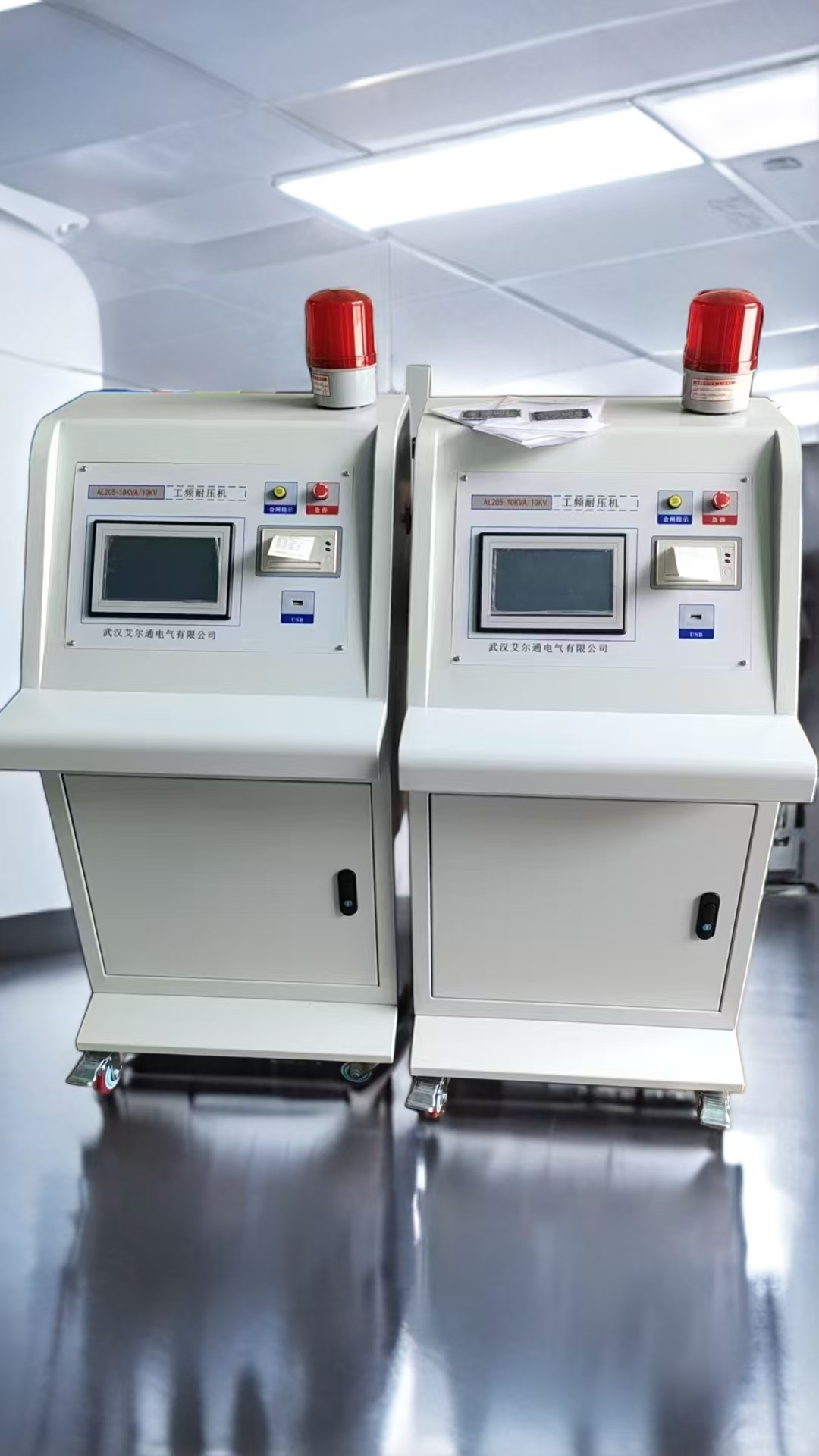

艾尔通电气串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C谐振，谐振电压即为加到试品上电压。变频串联谐

振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

AL210 发电机串联耐压谐振装置

AL208 变电站串联耐压谐振装置

AL209 电缆串联耐压试验装置

电气绝缘性能好，电压波形良好。
无过电压过电流现象发生，电压升降平稳。体积小，重量轻。

体积小，重量轻，电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求；

体积小，重量轻，实时监测试验波形；

自带微型打印机，及时打印保存试验数据；

耐长途运输和严酷使用环境；“傻瓜式”操作，大屏幕液晶显示。

型号	AL208/AL209/AL210 产品基本配置
型号	变频电源	电抗器	励磁变压器	分压器	适用对象
16KVA/16KV	4kW	1A 16kV 1节	4kVA 1kV	20kV	220KW发电机
44KVA/22KV	4kW	1A 22kV 2节	4kVA 1kV	30kV	10KV电缆≦1kM(300m㎡)
108KVA/108KV	6kW	1A 27kV 4节	6kVA 5kV	100kV	10KV电缆≦2kM(300m㎡) 35KV电缆≦0.5kM(300m㎡) 35KV开关、绝缘子、母线
220KVA/20KV	10kW	2.5A 22kV 4节	10kVA 1kV	30kV	10KV电缆≦5kM(200m㎡)
264KVA/66KV	15kW	2A 44kV 6节	15kVA 1kV	25kV	10KV电缆≦6kM(400m㎡)
360KVA/150KV	16kW	2A 50kV 3节	20kVA 6kV	150kV	4000KVA/66KV变压器 600MW/20KV发电机
500KVA/500KV	30kW	1A 100kV 5节	230kVA 30kV	500kV	200MVA/22KV变压器 220KV开关
800KVA/200KV	40kW	2.7A 50kV 6节	40kVA 10kV	200kV	50000KVA/66KV变压器 66kVGIS 66KV电缆≦1kM(2000m㎡) 6KV电缆≦2kM(240m㎡)
1560KVA/130KV	180kW	6A 130kV 2节	180kVA 5kV	150kV	110KV电缆≦2kM(1200m㎡)
2340KVA/130KV	180kW	2A 130kV 3节	180kVA 5kV	150kV	110KV电缆≦3kM(1200m㎡)
3900KVA/130KV	180kW	6A 130kV 5节	180kVA 5kV	150kV	110KV电缆≦5kM(1200m㎡)
