110kv变压器中性点交流耐压试验技术与方法

一、试验目的

交流耐压试验是鉴定电力变压器绝缘强度最有效和最直接的方法,是预防性试验的一项重要内容。由于交流耐压试验电压一般比运行电压高, 通过试验后电力变压器有较大的安全裕度, 因此交流耐压试验是保证电力变压器安全运行的一种重要手段。本集以110kv变压器为例，介绍变压器中性点交流耐压试验的技术与方法。

二、测试原理

1、技术标准

依据GB 1094.3-2003《电力变压器 第3部分 绝缘水平，绝缘试验和外绝缘空气间隙》、GB50150-2006《电气装置安装工程电气设备交接试验标准》进行试验。

A. 试验电压为中性点交流耐压出厂试验值的80%。

B. 试验频率在30~300Hz。

C. f>100Hz时，试验时间t=6000/f；f≤100Hz时，试验时间t=60s。

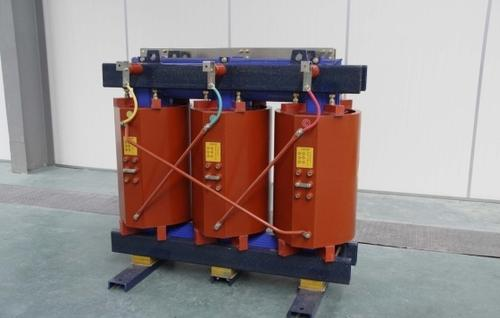

2、被试品：110kv变压器

3、测试设备：谐振耐压装置

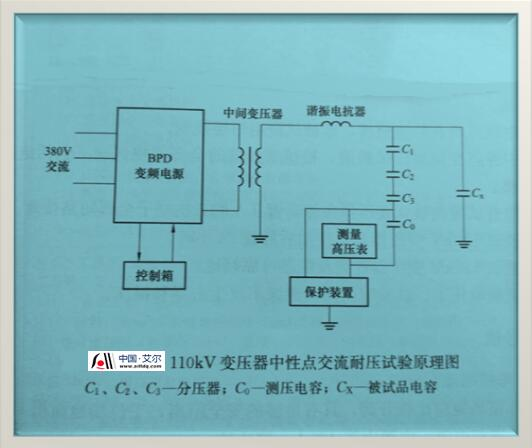

4、接线图

三、操作步骤

1、应根据标准计算出交流耐压值为140kVX80%=112(kV)。

2、在已知变压器对地出口电容C=0.03μF的前提下，分别试用三个不同

数的谐振电抗器，选择中间变压器变比抽头，根据公式: f＝1/(2π√LC)、公

式: I=wCU和公式 Im=1.4K(变比）XI, 分别计算出谐振频率、谐振电流

及三相电源输入电流值。确保谐振频率在标准要求范围内，谐振电流小于谐振抗器的额定电流，三相电源输入电流值在额定电流值（100A)范围内，且保证在回路品质因数为10的情况下能够升压到112kV。

3、设备参数选择确定之后，空升试验设备，空升电压正常后将高压引线接至

被试品。

4、试验时在较低电压下调谐再升压。

5、按照试验电压及耐压试验时间进行交流耐压试验。

四、注意事项

1、试验应选择在晴天、干燥的天气下进行，遇有雷雨情况时应停止测量，撤离测量现场。

2、中性点所在绕组短接，非被试绕组短接接地。

3、中性点交流耐压试验前，被试变压器的全部常规试验（包括绝缘油试验）的结果合格。

4、检查试验前被试变压器各侧套管的二次端子全部短路接地。

5、被试110kV变压器真空注油后静置24小时。

6、被试110kV变压器外壳及铁芯可靠接地。

7、试验电压下、试验时间内，绝缘不发生击穿和损坏。
