高压并联电容器组电容量测试技术与方法

一、试验目的

电容量是电容器的一个重要参数。电容量的变化能反映电容器的内部状态。当介质受潮、元件击穿短路时，电容器的电容量值将比正常值增大。当存在严重缺油等其他缺陷时，电容量值可能比正常的值减小，从现场预防性试验的结果来看，由于电容量值变化超过规定而被撤换下来的电容器占很大的比例。因此通过电容量的测量和判断，可以预防电容器在正常运行条件和过电压情况下损坏。本集以高压并联电容器组为例，介绍电容量测试的方法与技术。

二、测试原理

1、技术标准

根据Q/GDW 1168-2013《输变电设备状态检修试验规程》的规定，电容器组的电容量与额定值的相对偏差应符合下列要求：

A. 3Mvar以下电容器组：－5%~10%;

B. 从3Mvar~30Mvar 电容器组：0~10%;

C. 30Mvar以上电容器组：0~5%。

且任意两线端的最大电容量与最小电容量之比值，应不超过1. 05。

当测量结果不满足上述要求时，应逐台测量。单台电容器电容量与额定值的相对偏差应在一5%~10%之间，且初值差不超过±5%。

2、被试品：高压并联电容器组

3、测试设备：电容电感测试仪

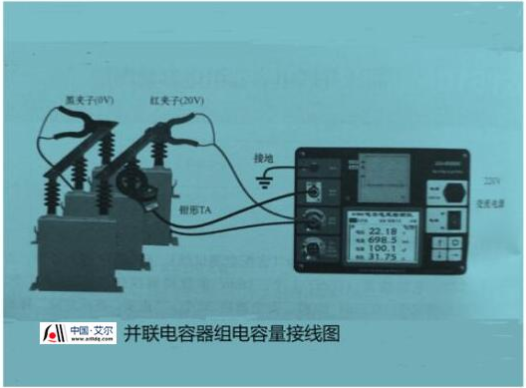

4、接线图

三、操作步骤

1、核对现场安全措施。

2、对高压并联电容器充分放电并接地。放电时应用绝缘杆等工具进行，不得用手碰触放电导线。

3、将电容器外壳接地。

4、拆除电容器高压引线。

5、对电容器进行外观检查并清扫表面。

6、清除电容器接线端子接触表面的油漆及金属氧化层。

7、检查测试接线是否正确、钳形电流互感器钳口闭合否良好。

8、接通电容电感测试仪电源，选择对应的测量参数后测量。

9、测量结束后对电容器充分放电并接地。

四、注意事项

1、测试前后均要对高压并联电容器充分放电并接地。

2、测试线与电容器及测试仪的连接应紧密牢固，钳形电流互感器钳口闭合应良好。

3、测试线的排列不能缠绕，应简明有序。

4、仪器操作过程应符合电容电感测试仪的操作要求。

5、应逐台测量单台电容器电容量。

五、推荐产品

1、AL513 电容电感测试仪。
