避雷针接地电阻测量技术与方法

一、试验目的

防雷检测主要目的是确定现有防雷装置的有效性，因为防雷装置主要由接闪器（避雷针、避雷带的统称）、引下线和接地极组成，特别是接地极埋于地下，引下线又常常被雨淋风吹的，长年累月容易锈蚀，导致断裂、脱焊，如此一来，接闪器接到的雷电能量，无法通过接地极进入大地消耗掉，从而更加容易对建筑物和人员造成伤害。

二、测试原理

1、技术标准

根据DL/T621-1997《交流电气装置接地》、DL/T596-1996《电力设备预防性试验规程》及Q/GDW 1168-2013《输变电设备状态检修试验规程》的要求：

A. 独立避雷针接地电阻试验周期不超过6年。

B. 与历史值比较相差不超过30%, 接地电阻不宜大于10Ω。

2、被试品：避雷针

3、测试设备：接地电阻测试仪

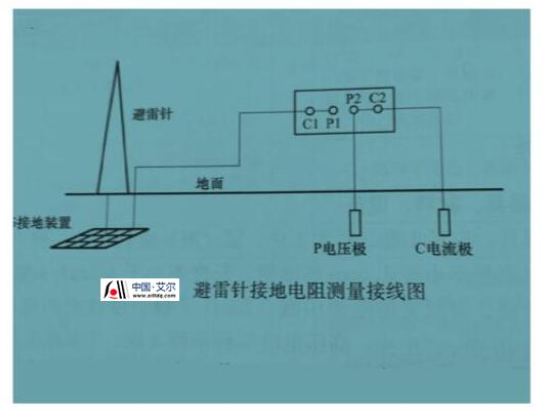

4、接线图

按照接地电阻测试仪的使用说明，将电流引线和电压引线的一端接入接地电阻测试仪的相应接线柱，将电流引线和电压引线的另一端分别连接参考点的接地引下线和测试点引下线，测试仪器可靠接地。根据夹角法进行接线。

三、操作步骤

1、记录独立避雷针编号、接地极型式、土壤状况和当地气温。

2、选择30°夹角法，电流线、电压线可采用等腰三角形布线方式，两者夹角约为30°, 根据接地极型式和电压线、电流线布置方式计算出电压线、电流线长度（1m)。

3、接地极距离确定之后，按照接线图接线布置电流线、电压线。

4、测试开始前应先将倍率开关置于最大倍数位置，慢慢转动发电机于似同时调节倍率及“指示刻度盘”，当检流计的指针位于中心线附近时，逐渐快手柄的转速，使其达到120r/min以上，调节“指示刻度盘”使检流计指计于中心线，用“指示刻度盘”的读数乘以倍率开关的倍数，即为所测的接地电阻。

5、试验完成后拆除所有的测量引线，恢复原有状态。

四、注意事项

1、试验应在天气良好的情况下进行，遇有雷雨情况时应停止测量，撤离测量现场。

2、避免把电压极和电流极布置在接地装置的射线上面，且不宜与接地装置的放射延长线平行或同方向布线。

3、电流极和电压极的辅助接地电阻不应超过试验仪器的规定范围，否则会使试验误差增大。可以通过将测量电极更深入地插入土壤并与土壤接触良好、增加电流极导体的根数、给电流极泼水等方式降低电流极的辅助接地电阻。

4、当发现接地电阻的实测值与以往的测试结果相比有明显的增大或减小时，应改变电极的布置方向，或增大电极的距离，重新进行测试。

5、在工业区或居民区，地下可能具有部分或完整埋地的金属物体，如铁轨、水管或其他工业金属管道，如果测量电极布置不当，地下金属物体可能会影响测量结果。电极应布置在与金属物体垂直的方向上，并且要求最近的测量电极与地线管道之间的距离不小于电极之间的距离。

6、试验中应对测试点擦拭、除锈、除漆，保持仪器线夹与参考点、测试点的接触良好，减小接触电阻的影响。

7、试验时应注意保持接地电阻测试仪各端子、 电极和接地装置等电气连接位置的接触良好。应尽量缩短接地电阻测试仪端子与接地装置之间的引线长度。
