接地网接地导通测试技术及方法介绍

一、试验目的

接地网接地导通测试，也叫接地网接地引下线导通测量。对新安装的接地装置，必须进行接地电阻的测定，以确定能否投入运行。对于老地网，因为运行中的接地装置、其接地线有时由于外力的破坏或化学腐蚀的影响，往往会发生损伤甚至断裂的现象，接地体周围的土壤也会由于干旱、冰冻的影响，而使接地电阻发生变化，所以，有必要每年对接地装置进行定期的试验。本集以接地网为例，介绍接地导通测试的方法与技术。

二、测试原理

1、技术标准

根据Q/GDW 1168-2013《输变电设备状态检修试验规程》的规定：

a. 变压器、避雷器、避雷针等：≤200mΩ且导通电阻初值差≤50%；

b. 一般设备：导通情况良好。

根据DL/T 475-2006《接地装置特性参数测量导则》的规定：

a. 状况良好的设备测试值应在50mΩ以下；

b. 测试值在50~200mΩ的设备（连接）状况尚可，重要的设备宜在适当时候检查处理，其他设备宜在以后例行测试中重点关注其变化；

c. 测试值在200mΩ~1Ω的设备状况不佳，对重要的设备应尽快检查处理，其他设备宜在适当时候检查处理；

d. 1Ω以上的设备与主网未连接，应尽快检查处理。

e. 独立避雷针的测试值应在500mΩ以上。

f. 测试中相对值明显高于其他设备，而绝对值又不大的，按状况尚可对待。

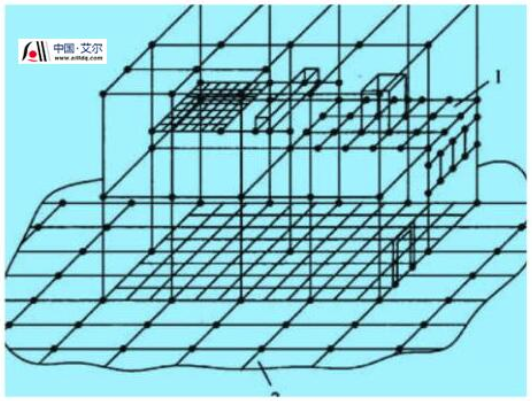

2、被试品：接地网

3、测试设备：接地导通测试仪

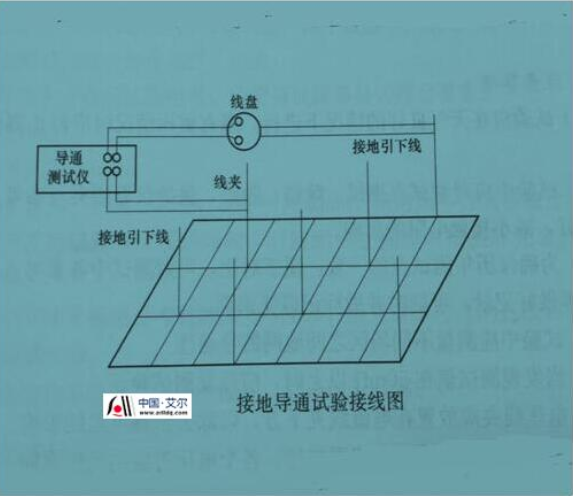

4、接线图

三、操作步骤

1、选取参考点和测试点，并做标示。先找出与接地网连接良好的接地引下线作为参考点，考虑变电站场地可能较大，测试线不能太长，宜选择多点接地设备引下线作为基准，在各电气设备的接地引下线上选择一点作为该设备导通测试点。

2、准备好仪器设备，将接地导通电阻测试仪输出分别连接到参考点、测试点。

3、打开仪器电源，调节仪器使输出某一电流值，记录相应的直流电阻值。

4、调节仪器输出为零时，断开电源，将测试点移到下一位置，依次测试记录。

四、注意事项

1、试验应在天气良好的情况下进行，遇有雷雨情况时应停止测量并撤离。

2、试验中应对测试点擦拭、除锈、除漆，保持仪器线夹与参考点、测试点的接触良好，减小接触电阻的影响。

3、为确保历年测试点的一致，便于对比，可对测试中各参考点、设备的测试引下线等做好记录，可能时并做标记以便识别。

3、试验中应测量不同场区之间地网的导通性。

4、当发现测试值在50mΩ以上时，应反复测试验证。

5、电压线夹应放置在电流线夹下方，以除去接触电阻的影响。

7、变电站接地装置试验范围包括：各个电压等级的场区之间；各高压和低压设备，包括构架、分线箱、汇控箱、电源箱；主控及内部各接地干线、场区内和附近的通信及内部各接地干线；独立避雷针及微波塔与主地网之间；其他必要时部分与主地网之间。
