35kv变压器频响测量的技术与方法

当变压器的结构固定后,变压器的频响曲线是一定的,当变压器绕组变形后,变压器的频响曲线来判断变压器是否发生变形。绕组变形时,频响特征曲线的变化可以用相关系数R来表征。

一、试验目的

当变压器的结构固定后,变压器的频响曲线是一定的,当变压器绕组变形后,变压器的频响曲线来判断变压器是否发生变形。绕组变形时,频响特征曲线的变化可以用相关系数R来表征。一台新的无损伤的变压器油一个频响特征,当绕组变形后,频响曲线上各点就可能偏离原来的坐标,于是会出现一条新的频响曲线。比较两条频谱曲线的相关性,就可以分析评估绕组的整体变形状况。本集以35kv变压器为例,介绍变压器频响测量的技术与方法。

二、测试原理

1、技术标准

根据DL/T911-2004《电力变压器绕组变形的频率响应分析法》,Q/GDW

1168-2013《输变电设备状态检修试验规程》的规定:

A. 诊断是否发生绕组变形时进行本项目。 当绕组扫频响应曲线与原始记录基本一致时,即绕组频响曲线的各个波峰,波谷点所对应的幅值及频率基本一致时,可以判定被测绕组没有变形。

B. 根据试验结果利用相间分析和与前次试验结果对比的方法对变压器绕组变形情况进行准确判断。

相关系数与变压器绕组变形程度的关系

绕组变形程度                相关系数R

严重变形                   RLF

明显变形              1.0>RLF0.6或RMF<0.6

轻度变形             2.0>RLF1.0或0.6

正常绕组             RLF2.0和RMF1.0和RHF0.6

注  RLF为曲线在低频段(1kHz~100 kHz)内的相关系数;

RMF为曲线在中频段(100kHz~600kHz)内的相关系数;

RHF为曲线在高频段(600kHz~1000kHz)内的相关系数。

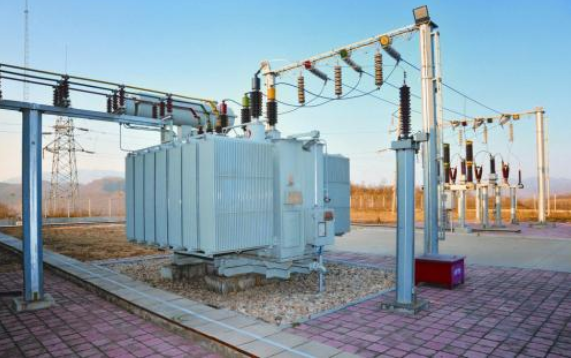

2、被试品:变压器


变压器试验

3、测试设备:绕组变形测试仪

4、接线图

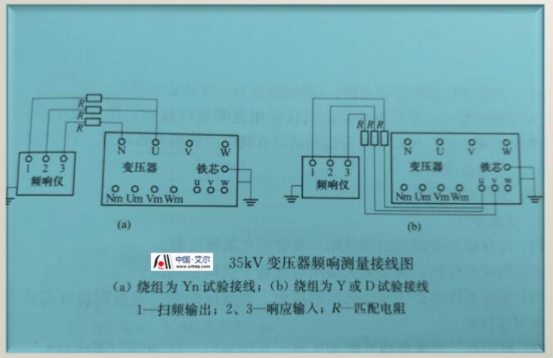

35kv 频响测量接线图

三、操作步骤

1、核对现场安全措施。

2、对变压器验电并接地放电,用绝缘杆放电,不得用手碰触放电导线。

3、解开变压器对外的所用引线, 进行外观检查并清扫套管表面。

4、测量变压器的频响参数。 (测试挡位为上次试验时挡位)。

按照现场提供的变压器频响测试仪使用说明接线,按照该仪器的操作流程进行测试。 应分别测试所有绕组的频响参数曲线。

5、完工整理现场、编写试验报告。

四、注意事项

1、应保证测量阻抗的接线钳与套管线夹紧密接触。

2、测试时应确认周边无大型用电设备干扰试验电源。

3、变压器铁芯必须与外壳可靠接地。 测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。

4、对于有“平衡绕组”的变压器,在测量时,应将“平衡绕组”接地断开。

5、试验中如变压器三相频响特性不一致,应检查设备后重测,直至同一相两次试验结果一致。
